مضخة الطين العمودية
>
|
| مكان المنشأ | سيتشوان ، الصين |
| اسم العلامة التجارية | horizontal-slurrypump.com |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | OEM |
| وثيقة | كتيب المنتج PDF |

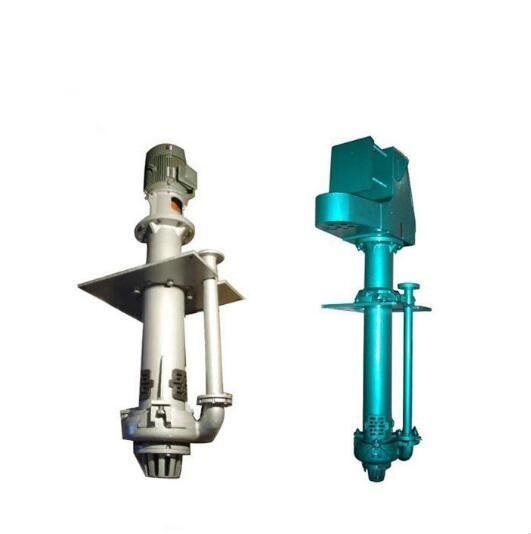

مضخة الملاط العمودية الصناعية ذات العمود الطويل / مضخة الرمل لشفط الحمأة الكاشطة
مواصفات المنتج
مبطنة بالكامل بالإلاستومر أو مزودة بمعدن صلب
المكره مزدوجة الشفط شبه مفتوحة
لا تحمل أو التعبئة المغمورة
المروحة الغائرة الاختيارية ومحرض الشفط متاحان
تتميز طرز MPV بغطاء مطاطي كامل لمقاومة التآكل
يمكن تشغيلها في مهام شفط غير كافية
نطاق المعلمة
| اسم | مضخة الطين العمودية من سلسلة ZJL |
| رأس | 4 ~ 60 م |
| سعة | 6 ~ 364 م³ / ساعة |
| حجم التفريغ | 40 مم ~ 200 مم |
| حجم المدخل | 50 مم ~ 250 مم |
| أقصى قدر من الكفاءة | 70٪ |
| NPSH | 1.4 م ~ 3.5 م |
| الحد الأقصى لقوة المحرك المسموح بها | 315 كيلو واط |
| قطر الدائرة |
200 مم ~ 470 مم |
وصف المنتج
مضخات الطين العمودية من سلسلة ZJL هي مضخة طاردة مركزية أحادية الطور أحادية الشفط.تتوافق مضخات سلسلة ZJL مع نظرية السوائل ثنائية الطور وهي مصممة وفقًا لمبدأ تقليل الخسارة الكلية.الشكل الهندسي لمكونات ممر التدفق مناسب لحالة تدفق الوسط.بهذه الطريقة ، يتم تقليل الفقد الهيدروليكي بين الأجزاء التي تحدث فيها الدوامة والصدمات بحيث يتم تقليل تآكل مكونات ممر التدفق ؛زيادة كفاءة المياهيتم تقليل ضوضاء التشغيل والاهتزازات.يتم استخدام سبائك الكروم العالية ، والتي تتميز بمقاومة عالية للتآكل ومقاومة التآكل ومقاومة الصدمات ، لمكونات ممر التدفق لتحسين عمر الخدمة.
مادة
|
وصف |
المواد القياسية |
خيارات المواد |
|
الفتحة |
4140 الفولاذ الطري |
متوفرة عند الطلب |
|
تحمل الإسكان |
الحديد الزهر |
|
|
عمود |
الفولاذ الطري |
|
|
مصفاة علوية |
ممحاة |
الحديد الزهر |
|
مصفاة سفلية |
الحديد الزهر |
|
|
بطانة الظهر |
27٪ كروم أبيض حديد |
|
|
غلاف المضخة |
27٪ كروم أبيض حديد |
حديد أبيض مبطن بالمطاط |
|
المكره |
27٪ كروم أبيض حديد |
ممحاة |
|
أنبوب التصريف |
الفولاذ الطري |
مبطن بالمطاط فولاذ خفيف / مركب |
|
لوحة محول |
الفولاذ الطري |
|
المقياس التقني
|
نموذج
|
أداء واضح للمياه |
دعم المحرك
|
|||||
|
السرعة الدورانية ن |
تدفق س |
رأس ح |
قوة رمح بنسلفانيا |
فعالية η |
|||
| ص / دقيقة | (م³ / ساعة) | م | كو | ٪ | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380 فولت 55 كيلو واط |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380 فولت 18.5 كيلو واط |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380 فولت 18.5 كيلو واط |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380 فولت 30 كيلو وات |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380 فولت 30 كيلو وات |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380 فولت 1.1 كيلو واط |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380 فولت 7.5 كيلو واط |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380 فولت 1.1 كيلو واط |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380 فولت 1.1 كيلو واط |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
المنتج والتفاصيل
