مضخة الطين العمودية
>
|
| مكان المنشأ | سيتشوان ، الصين |
| اسم العلامة التجارية | horizontal-slurrypump.com |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | OEM |
| وثيقة | كتيب المنتج PDF |

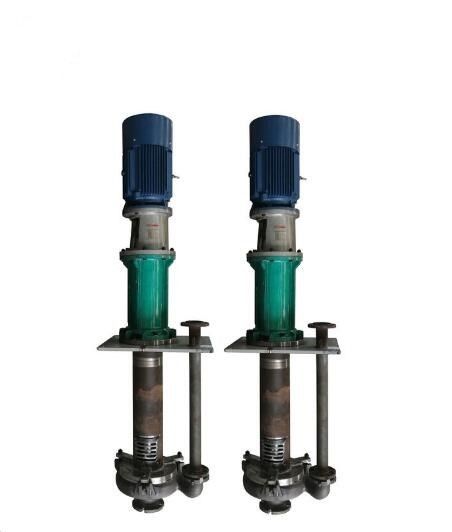

مضخة الملاط الطاردة المركزية ذات الضغط العالي ، مضخة الصرف الصحي العمودية المغمورة
وصف المنتج
مضخات الطين العمودية من سلسلة ZJL هي مضخة طاردة مركزية أحادية الطور أحادية الشفط.تتوافق مضخات سلسلة ZJL مع نظرية السوائل ثنائية الطور وهي مصممة وفقًا لمبدأ تقليل الخسارة الكلية.الشكل الهندسي لمكونات ممر التدفق مناسب لحالة تدفق الوسط.بهذه الطريقة ، يتم تقليل الفقد الهيدروليكي بين الأجزاء التي تحدث فيها الدوامة والصدمات بحيث يتم تقليل تآكل مكونات ممر التدفق ؛زيادة كفاءة المياهيتم تقليل ضوضاء التشغيل والاهتزازات.يتم استخدام سبائك الكروم العالية ، والتي تتميز بمقاومة عالية للتآكل ومقاومة التآكل ومقاومة الصدمات ، لمكونات ممر التدفق لتحسين عمر الخدمة.
الاستخدام الرئيسي
|
· التعدين |
|
· البناء المدني |
|
· صناعة |
|
· تحضير الفحم |
|
· التخصيب |
|
· التحضير الكيميائي |
مواصفات المنتج
1 فمكونات الممر المنخفض: يستخدم هذا النوع من المضخات معدنًا مقاومًا للاهتراء ، واختيار المكره معدنًا أو مطاطًا مقاومًا للتآكل.
2مكونات المحمل: نستخدم تزييت الشحوم.وفقًا لارتفاع سائل تجمع الطين الخبث ، يمكن اختيار أطوال مختلفة من عمود المضخة أو أنبوب الشفط.
3الختم: لا يحتاج إلى أي ختم رمح أو ماء مانع للتسرب.في حالة حجم الشفط غير الكافي ، يمكن أيضًا أن تعمل بشكل طبيعي أدناه.
المقياس التقني
|
نموذج
|
أداء واضح للمياه |
دعم المحرك
|
|||||
|
السرعة الدورانية ن |
تدفق س |
رأس ح |
قوة رمح بنسلفانيا |
فعالية η |
|||
| ص / دقيقة | (م³ / ساعة) | م | كو | ٪ | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380 فولت 55 كيلو واط |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380 فولت 18.5 كيلو واط |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380 فولت 18.5 كيلو واط |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380 فولت 30 كيلو وات |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380 فولت 30 كيلو وات |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380 فولت 1.1 كيلو واط |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380 فولت 7.5 كيلو واط |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380 فولت 1.1 كيلو واط |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380 فولت 1.1 كيلو واط |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
بناء
| 1 | شكل حلزوني الغلاف | 2 | يدعم | 3 | قاعدة المحرك |
| 4 | المكره | 5 | لوحة الدعم اليسرى | 6 | أنبوب التصريف |
| 7 | لوحة البطانة الخلفية | 8 | الجسم الحامل | 9 | لوحة الدعم اليمنى |
صورة المنتج
أبعاد التثبيت
